根据客户对润滑油除水、除漆膜/油泥的需求，采用触摸屏及PLC控制，威胜达环保特制一款WVDJ系列净油机，它集合威胜达平衡电荷净化技术、聚结分离除水技术及离子树脂吸附技术于一体，由威胜达环保自主设计、自主开发，是一款拥有完全自主知识产权的高品质、高性能、高科技的一种现代化除油泥/漆膜净化设备。
产品特点
通过加载平衡电荷与高效聚结分离技术相结合，快速除杂质的同时对微小水分也形成凝聚效应，大大提升除水速度和精度。
选用全进口全合成材料聚结、分离滤芯，保障脱水效果，可满足连续大流量处理，可长期连续运行。
平衡电荷净化技术将过滤等级提高到了亚微米，不仅可以过滤掉流体中微小到0.1微米的所有颗粒污染物，而且可以主动拔除掉。系统内表面上粘附结的油泥杂质、漆膜、胶质污垢，实现对设备内部的清洁功能，持续运行能避免精密伺服阀等部件粘连、卡阀事故的发生。
采用全进口高性能离子树脂滤芯，去除溶解态漆膜。

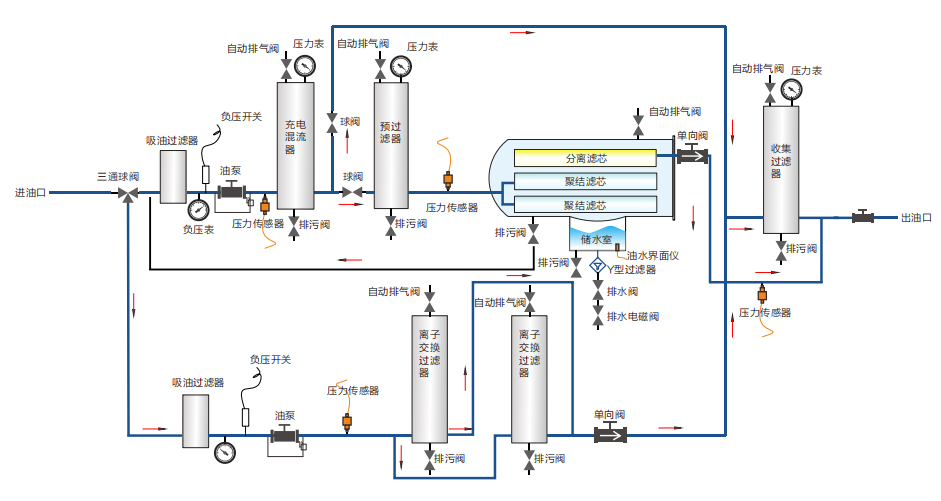

产品流程图
产品参数
|
名称 |
规格 |
规格 |
|
设备名称 |
WVDJ净油机 |
WVDJ (防爆) 净油机 |
|
型号 |
WVDJ-20 |
WVDJ-20-IIC |
|
外形尺寸 |
长1740mmx宽1350mmx高1645mm |
长1790mmx宽1350mmx高1825mm |
|
装置重量 |
700KG |
850KG |
|
进油口连接头 |
1CB-36-16WD M36×2为连接软管 G1〞×11为连接球阀 |
1CB-36-16WD M36×2为连接软管 G1〞×11为连接球阀 |
|
出油口连接头 |
1CB-30-12WD M30×2为连接软管 G3/4〞×14为连接球阀 |
1CB-30-12WD M30×2为连接软管 G3/4〞×14为连接球阀 |
|
适用油品 |
透平油 |
透平油 |
|
供电电源 |
三相四线 AC380V 50HZ |
三相四线 AC380V 50HZ |
|
控制电源 |
AC220V |
AC220V |
|
流量 |
20L/Min |
20L/Min |
|
功率 |
0.9KW |
0.9KW |
|
防护等级 |
IP55 |
IP56 |
|
进口压力 |
最高-0.06MPa |
最高-0.06MPa |
|
出口压力 |
最高0.4MPa |
最高0.4MPa |
|
运行温度 |
20～80℃ |
20～80℃ |
产品工作原理
平衡电荷技术
威胜达平衡电荷净化技术创造性地结合了专有的平衡电荷技术和机械过滤技术，以动态变化的特定频率和强度对流体进行放电，通过自动连续动态检测流体中的平均剩余电荷来判断流体中污染颗粒物的分布状况，使流体中所有类型的污染颗粒物分别带上接近平衡的正负电荷，然后让两个支流进行充分混流，利用正负相吸的原理，分别携带正负电荷的颗粒物相互吸附，尺寸增大同时完成大部分电荷的平衡；通过一定的循环，即使是十分微小的颗粒物也能“长大”到被常规精度的过滤器收集清除。

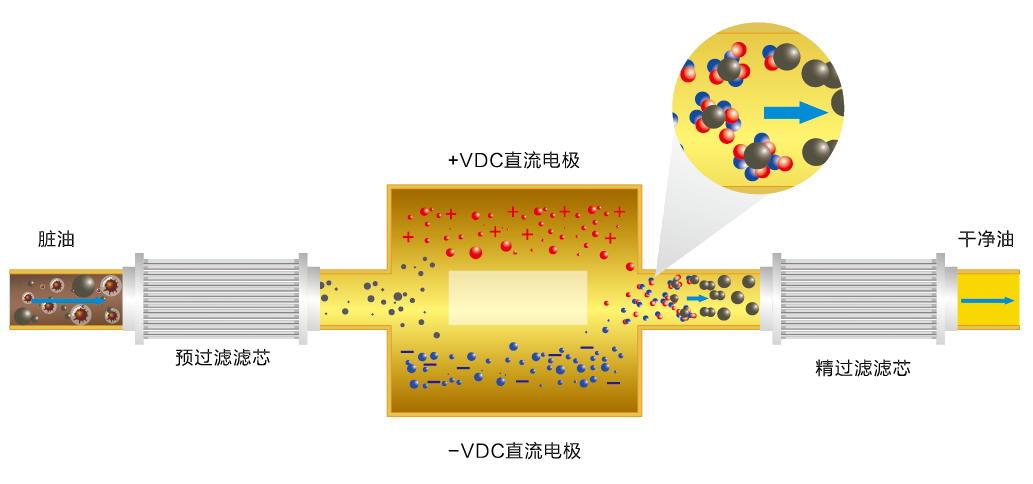

△充电混流原理
聚结分离脱水技术
威胜达的聚结分离脱水技术使用了两种专门针对烃类介质脱水的滤芯-聚结滤芯和分离滤芯。如下图所示，油液首先流过聚结滤芯，该滤芯有特殊的过滤、聚结水分的双重功效。聚结滤芯中的高精度过滤层可以有效拦截油液中的固体颗粒，破乳聚结层可以将油液中微小的游离水聚结形成水珠。分离滤芯具有良好的憎水性，当油液流经分离滤芯时，油液能够通过，小水珠被有效的拦截在滤芯外，然后聚结成为大水珠进行沉降，落到储水罐中。

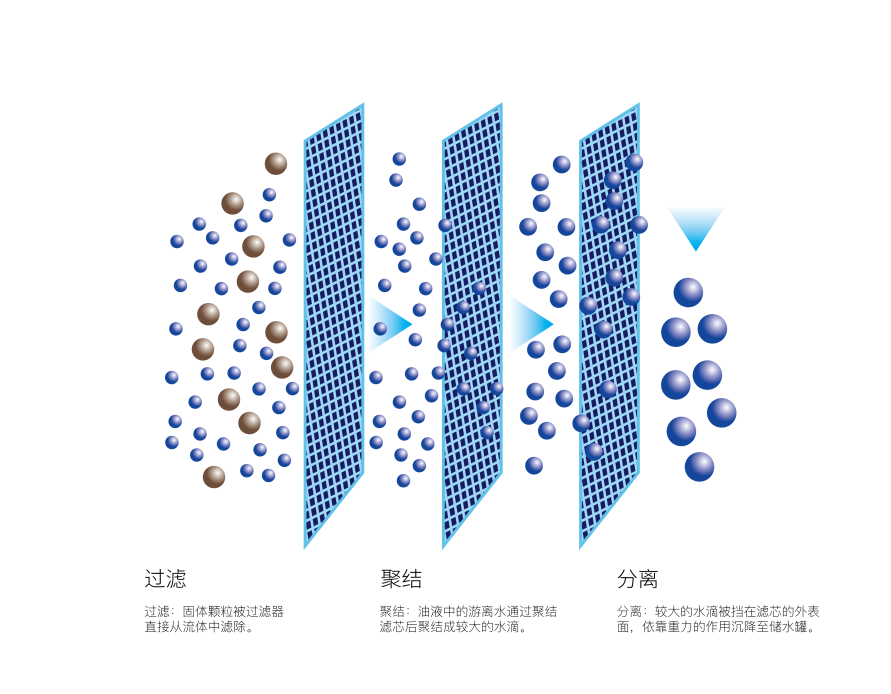

△聚结分离脱水原理
离子树脂吸附去除溶解态污染物（漆膜胚胎）
威胜达WVDJ系列净油机使用了离子树脂技术，能够去除可溶解性的污染物。
润滑系统中的剪切应力会导致油质自动降解，这是油泥/漆膜污染物产生的根本原因。当存在这些应力时，就会引起软性污染，导致控制失灵。对于涡轮机，润滑油系统中存在的低流量区域，特别容易发生油质降解退化。而在涡轮机运行的时候，因为油温较高，这些油质降解的副产品高度可容，不易用静电吸附技术去除，而离子树脂吸附技术能够去除油中的可溶性漆膜产物。如下图所示，离子树脂通过释放离子对油品中形成的酸性氧化物进行功能团置换，快速去除溶解性漆膜，降低MPC值。同时离子树脂可快速将其它常规吸附剂不能吸附的劣化产物（胶质物及酸性产物）全部去除，从而减低油的酸值、提高油液破乳化性能。

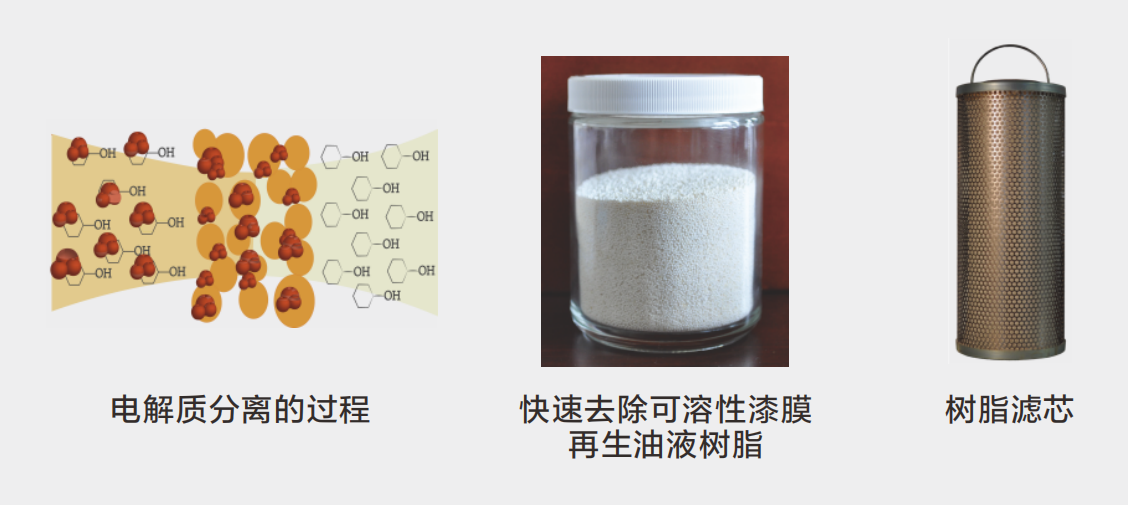

△离子交换树脂吸附原理
清洗系统功能
通过部分没来的及吸附的带静电的油液颗粒物流动，将油箱、管壁及元器件上附着的油泥杂质、漆膜、氧化物全部冲刷吸附带出

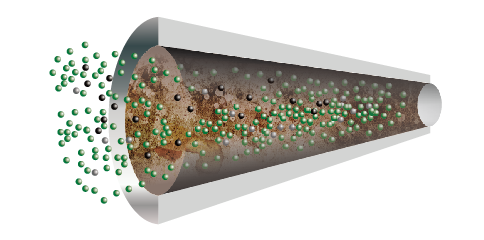

带电颗粒对元器件上附着的大量油泥、漆膜及胶质状污垢进行剥

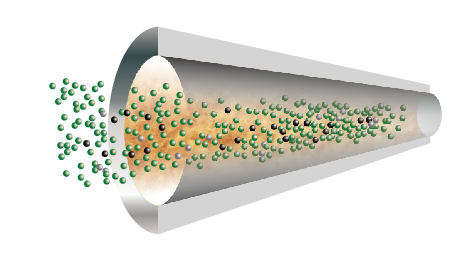

剥离过程中

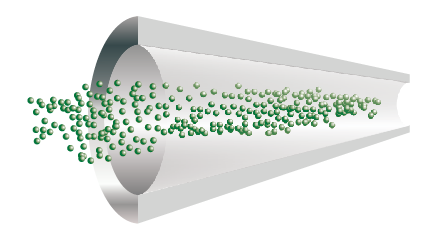

逐步剥离干净
